低消費電力1W ステレオアンプ内蔵
高出力20W ステレオアンプ内蔵　　　　生産終了

型式

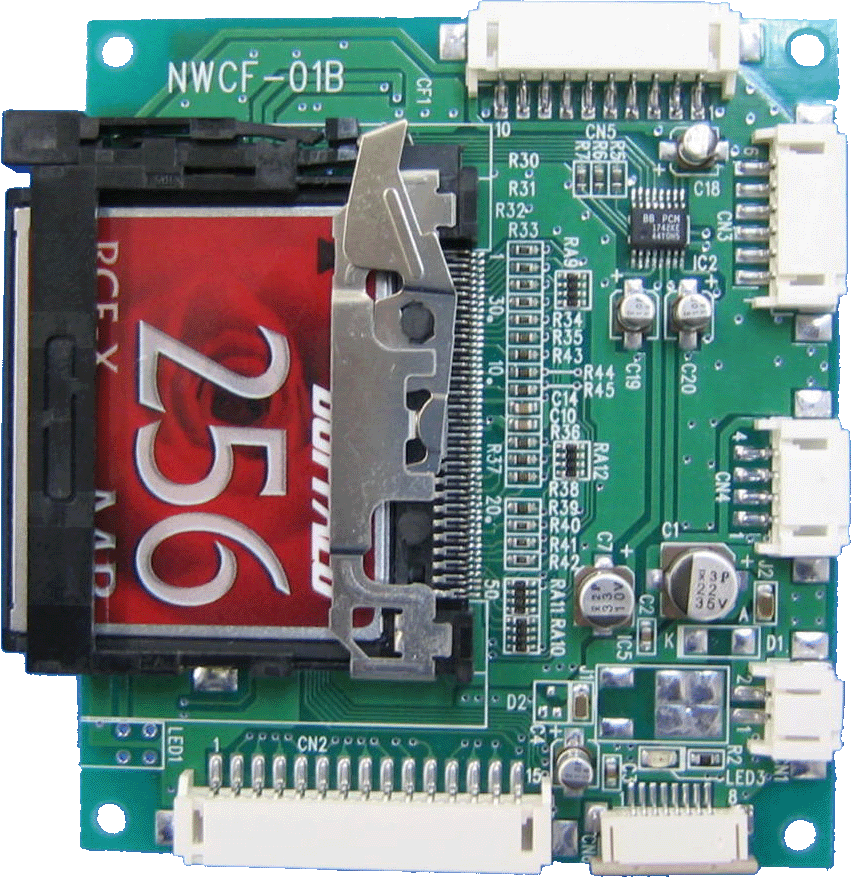

NWCF-01B

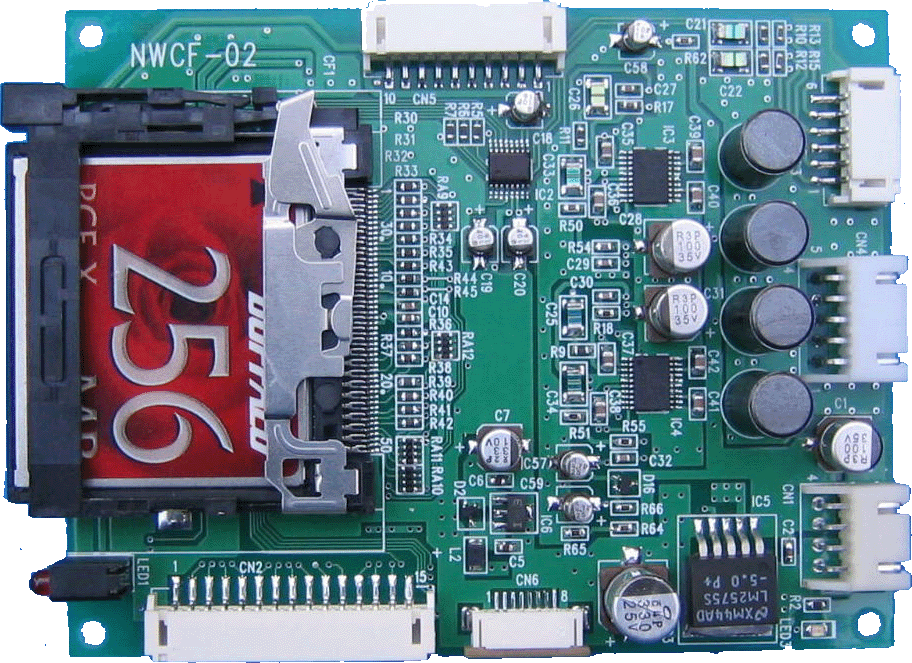

NWCF-02
概要

本製品は、 CF( コンパクトフラッシュメモリカード ) に WAVE フォーマットで録音されたデータを再生するボードです。パーソナルコンピューターによって録音・編集した WAVE ファイルを手軽に再生することが出来ます。
■計装メッセージ・アナウンス端末装置・アミューズメント・福祉機器に利用可能です。
　
 　 　
特徴
 ●外部信号により音量・曲目（音楽・音声）の切替が可能です。(256曲)
●BUSY信号による制御を行うことが出来ます。
●音量調整は128段階のデジタル設定が外部から出来ます。
　 又、アナログボリュームも設定により取付可能です。
●出力アンプは最大1Ｗ×2chを内蔵しています。
●上記の寸法は　78(W)×70(D)×12(H)mmのコンパクトサイズです。
●台数によりカスタマイズもお受けしています。（ご相談下さい） 		●外部信号により音量・曲目（音楽・音声）の切替が可能です。(256曲)
●BUSY信号による制御を行うことが出来ます。
●音量調整は128段階のデジタル設定が外部から出来ます。
　 又、アナログボリュームも設定により取付可能です。
●出力アンプは最大20Ｗ×2chを内蔵しています。
●上記の寸法は　78(W)×100(D)×19(H)mmのコンパクトサイズです。
●台数によりカスタマイズもお受けしています。（ご相談下さい）
　
 　 　
仕様
 ■再生方式
　 Microsoft社　Windows WAVE（ｳｪｰﾌﾞﾌｫｰﾑ・ｵｰﾃﾞｨｵ）
　 22.05KHz／11.025KHz　　　　16ﾋﾞｯﾄ　ｽﾃﾚｵ／ﾓﾉﾗﾙ
■メディアメモリ
　 ｺﾝﾊﾟｸﾄﾌﾗｯｼｭｶｰﾄﾞ（推奨のﾒｰｶｰ型式をご使用下さい）
■曲目(音声)選択
　 256曲　8ﾋﾞｯﾄ5VTTLﾚﾍﾞﾙ（Lｱｸﾃｨﾌﾞ）
■音量調整
　 128段階　0dB〜-63.0dB（0.5dB単位）（Lｱｸﾃｨﾌﾞ）
■音声出力
　 右1W　左1W（8ΩSP使用時最大）
　 ｵｰﾃﾞｨｵ出力不平衝
■外形寸法
　 78(W)×70(D)×12(H)mm　　　重さ30g
■電源電圧
　 DC+5V　±5％
■消費電流
　 60ｍＡ（待機時）〜700ｍＡ（1Ｗ×2ch最大時）
■使用温度・湿度範囲
　 0〜＋50℃　20〜80％（但し結露しないこと） 		■再生方式
　 Microsoft社　Windows WAVE（ｳｪｰﾌﾞﾌｫｰﾑ・ｵｰﾃﾞｨｵ）
　 22.05KHz／11.025KHz　　　　16ﾋﾞｯﾄ　ｽﾃﾚｵ／ﾓﾉﾗﾙ
■メディアメモリ
　 ｺﾝﾊﾟｸﾄﾌﾗｯｼｭｶｰﾄﾞ（推奨のﾒｰｶｰ型式をご使用下さい）
■曲目(音声)選択
　 256曲　8ﾋﾞｯﾄ5VTTLﾚﾍﾞﾙ（Lｱｸﾃｨﾌﾞ）
■音量調整
　 128段階　0dB〜-63.0dB（0.5dB単位）（Lｱｸﾃｨﾌﾞ）
■音声出力
　 右20W　左20W（4ΩSP使用時最大）
　 ｵｰﾃﾞｨｵ出力不平衝　　　Class D Audio Amplifier
■外形寸法
　 78(W)×100(D)×19(H)mm　　　重さ60g
■電源電圧
　 DC+12V〜16V　±5％
■消費電流
　 100ｍＡ（待機時）〜3.2Ａ（20Ｗ×2ch最大時）
■使用温度・湿度範囲
　 0〜＋50℃　20〜80％（但し結露しないこと）
　
 　 　
※本仕様・価格は改良の為予告なく変更になる場合がございます。
