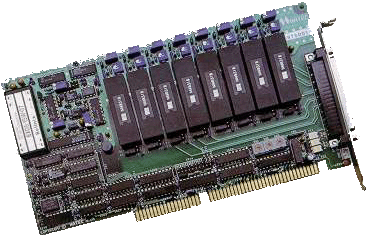

独立絶縁入力型A/Dボード

ワンボード　マルチ入力　マルチチャンネル A/Dコンバータ　インタフェースボード　（IBM　PC/AT互換用　ISAバスボード）


製品名
標準価格
備　考
NAV-058
\199,000
NAV-058（8チャンネルタイプ）
NAV-054
\145,000
NAV-054（4チャンネルタイプ）

FA、LA、プラント、プロセス制御、医用機器、原子力、研究開発などの工業分野での計測、制御システムにおいてノイズ対策、安全面でアイソレーションは必要不可欠なものです。
このようなシステムに使用できる高信頼性、低価格のワンボード、マルチ入力、マルチチャンネル高速アイソレーションA/D変換ボードです。



　　●入力チャンネル毎に独立アイソレーションしていてノイズに強い。
　　●高速アイソレーションアンプと高速A/Dを内蔵（1KHz　f特、1.6μS　A/D　SHを含む）
　　●マルチ入力レンジ内蔵（±10V、±5V、±2.5V、0〜＋10V、0〜＋5V、1〜＋5V、4〜20mA、0〜20mA）
　　●新アナログ回路と多層基板の採用でローノイズ化を可能にしました。
　　●アイソレーション耐圧が高い。入出力間、入力チャンネル間、350VDC。
　　●アイソレーションのデジタル入力2ch、デジタル出力1ch内蔵。
　　●これらの機能を有しわずか700mA　max（8チャンネルタイプ）の低消費電力。

■アナログ部
入力チャンネル 8チャンネル及び4チャンネル
アイソレーション耐圧 入出力間、入力チャンネル間350VDC
入力許容電圧（入力保護） 通電時　　±100V　DC以下
非通電時　±30V　DC以下
入力インピーダンス 電圧レンジ　10MΩ以上　シングル入力方式
電流レンジ　250Ω　シングル入力方式
入力レンジ
（短絡ピンコネクタにより選択） 		電圧入力　バイポーラ　±2.5V、±5V、±10V
　　　　　　　 ユニポーラ　0〜＋5V、1〜＋5V、0〜+10V
電流入力　0〜20mA、4〜20mA
精度 ±0.1％以内（電圧レンジ±0.08％以内）
周波数特性 1KHz-3dB　5V　P-P振幅にて
CMRR 80dB以上（1KHzにおいて）
入力コネクタ JAE（日本航空電子）製
DCLC-J37SAF-10L6
■デジタル部
分解能、直線性誤差 12ビット　±1LSB　max
変換速度、出力コード 1.6μS　max　バイナリー、オフセットバイナリー
サンプリング周期（66MHz　clockで）
（C言語によるデータ収集時間。クロックが速くなれば収集時間も速くなります。
ハードウェアの構成等により変わりますので一応の目安と考えて下さい。） 		通 変換終了フラグモード（1チャンネル固定）　MS-DOS　　9μS
変換終了フラグモード（1チャンネル固定）　Windows3.1　16μS
変換終了フラグモード（8チャンネル終了）　MS-DOS　　280μS
変換終了フラグモード（8チャンネル終了）　Windows3.1　316μS
サンプリングクロック（タイマーモード用） プログラマブル分周器を内蔵（諏訪精工舎製　SPG-86500)
デジタル入力 2ビット　フォトカプラによるアイソレーション耐圧350V　DC
デジタル出力 1ビット　フォトカプラによるオープンコレクタ出力
周 I/Oインターフェース
（8ビット×2回読み出しと16ビット×1に対応） 		/Oアドレスは16ビットフルデコード上位13ビットはディップスイッチで設定
下位3ビット中偶数アドレスのみ使用。
変換結果をI/O命令（BASIC、C等）で読み出す場合とマシン語ででの場合に対応。
■使用環境
IBM、PC/ATおよびその互換機のISAバスで使用
Windows98/98SE/NT4.0にも対応しています。
使用温度、湿度範囲 0〜＋50℃　20〜80％（ただし結露しないこと）
消費電力 +5V　700mA　max


●Windowsはマイクロ・ソフト社の登録商標です。

●MS-DOSはマイクロ・ソフト社の登録商標です。

※本仕様価格は、改良のため予告なく変更する場合があります。
